水管理デバイスの試作【農業IoT・AgriTechデバイス開発#9】

//***水分測定用センサ付き給水ポンプユニットについて***
// Port B に接続「水分センサ＝GPIO36/ポンプ制御＝GPIO26)
// しきい値は実環境にて調整する必要あり

#include <M5Unified.h> //M5Stack本体の機能を扱うためのライブラリ
#include <M5UnitUnified.h> //M5Stackに接続して使うユニット(ここだとセンサー類)を扱うためのライブラリ
#include <M5UnitUnifiedENV.h> //注意：M5_ENV.hだと見つからないエラーが出ました

// UnitUnified
m5::unit::UnitUnified Units;

// ENVⅢ
m5::unit::UnitENV3 env;

//以下の値でコンパイル後に変更しないものは予めconstexprで固定する
constexpr int PIN_MOIST  = 36;   // 水分センサ（ADC, PortB）
constexpr int PIN_PUMP   = 26;   // ポンプ制御（OUTPUT, PortB）

// ---- 調整箇所ここから ----
constexpr int DRY_THR = 2000;  // これより大きい＝乾いている状態
constexpr int WET_THR = 1800;  // これより小さい＝湿っている状態
//※DRY_THRとWET_THRの間に幅を持たせてチャタリング防止
constexpr uint32_t PUMP_ON_TIME   = 2000;  // 1回の給水時間[ms]
constexpr uint32_t SETTLE_TIME    = 8000;  // 給水後浸透するまでの待機時間[ms]
constexpr uint32_t LOOP_DELAYTIME = 1000;   // ループ間隔[ms] 間隔が短すぎるととENVⅢがうまく機能しないので注意
// ---- 調整箇所ここまで ----

bool pumpOn = false; //ポンプのOn/Off状態、初期はfalseにしておく
uint32_t pumpChangeTime = 0; //状態を切り替えた時刻を保存する変数、intでもOKだが、メモリ削減のため(らしいです・・・)

void pumpWrite(bool on) {
  pumpOn = on; //ポンプの状態を記憶
  digitalWrite(PIN_PUMP, on ? HIGH : LOW);
  //上記は三項演算子で書いていますが、意味としては
  //if (on) digitalWrite(PIN_PUMP, HIGH);
  //else
  //digitalWrite(PIN_PUMP, LOW);
  //と同じです
  pumpChangeTime = millis(); //電源ONからの時間を記憶する変数
}

void setup() {
  auto cfg = M5.config();
  M5.begin(cfg);

  //I2C(Wire)を準備・開始する
  //自動でSDAとSCLのPIN番号を取得
  //毎回確認するの面倒だなと思って生成AIに聞きました・・・
  auto sda = M5.getPin(m5::pin_name_t::port_a_sda);
  auto scl = M5.getPin(m5::pin_name_t::port_a_scl);
  Wire.begin(sda, scl, 400000); //400000=400kHzの高速通信

  //ENV3はUnitUnified経由で登録→begin（env.begin()は呼ばない）
  //Units.add(Unitsにenvを追加して、通信はWireを使う)がtrueならUnitsを初期化する
  //env=ENVⅢのセンサーをまとめて扱うイメージ
  bool ok = Units.add(env, Wire) && Units.begin();


  pinMode(PIN_MOIST, INPUT); //水分センサーの読み取り値をPIN_MOIST=36から読む=INPUTする
  pinMode(PIN_PUMP, OUTPUT); //ポンプ制御のための信号をPIN_PUMPから出力=OUTPUTする
  pumpWrite(false); //初期はポンプをオフ=false

  //M5Stackの画面設定（なくても動作可能、あると視覚的に分かりやすい）
  M5.Display.setTextSize(2);
  M5.Display.setTextColor(TFT_WHITE, TFT_BLACK);
  M5.Display.fillScreen(TFT_BLACK);
  M5.Display.setCursor(8, 8);
  M5.Display.println("If you need, adjust DRY/WET thresholds.");

  //初期化失敗を表示する
  if (!ok) {
    M5.Display.println("ENV3 initial failed!");
  }
}

void loop() {
  int raw = analogRead(PIN_MOIST); //水分量を取得

  //ポンプの状態と水分量に応じて、ポンプを動作させる
  if (!pumpOn && raw > DRY_THR) {
    pumpWrite(true);
  } else if (pumpOn && raw < WET_THR) {
    pumpWrite(false);
  }

  //ポンプがオン状態かつポンプがPUMP_ON_TIMEで指定した時間以上動作していたら強制的に止める
  if (pumpOn && millis() - pumpChangeTime >= PUMP_ON_TIME) {
    pumpWrite(false);
  }
  //給水した水が浸透するのを待つ
  if (!pumpOn && (millis() - pumpChangeTime) < SETTLE_TIME) {
    // 何もしないで水の浸透を待つ
  }

  //ENVⅢをアップデートする
  Units.update(); // ENVⅢは毎ループupdateする必要があるようです

  //温度・湿度・気圧（念の為、0.0で初期化しておく）
  float temp = 0.0;
  float humi = 0.0;
  float pres = 0.0;

  //ENVⅢで温度・湿度・気圧を取得する
  //※updatedされたことを確認してから取得する
  if (env.sht30.updated()) {
    temp = env.sht30.temperature();
    humi = env.sht30.humidity();
  }
  if (env.qmp6988.updated()) {
    pres = env.qmp6988.pressure();
  }

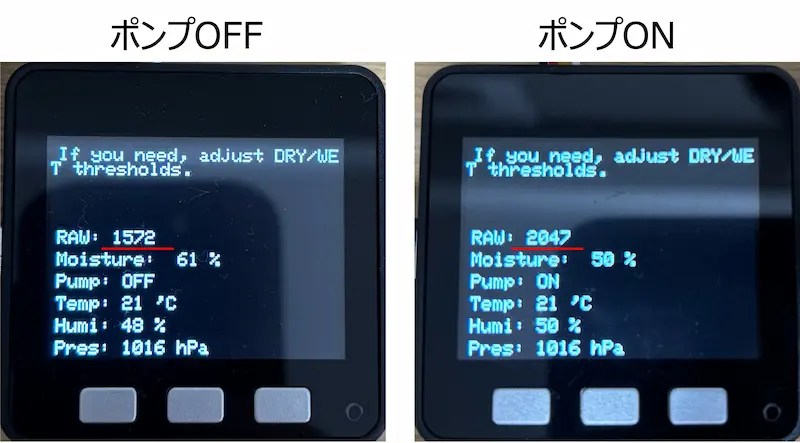

  //水分量の生データを表示（調整の際に使用）する
  M5.Display.setCursor(8, 100);
  M5.Display.printf("RAW: %4d   \n", raw);
  //水分量を%表示する
  int moistPct = map(raw, 4095, 0, 0, 100); //センサーの測定値0~4095を0~100に変換
  moistPct = constrain(moistPct, 0, 100); //センサーの測定値が0~4095から外れてしまった場合に強制的に0~100の間にする
  //水分量を表示する
  M5.Display.setCursor(8, 124);
  M5.Display.printf("Moisture: %3d %%   \n", moistPct);
  //ポンプのオン・オフを表示する
  M5.Display.setCursor(8, 148);
  M5.Display.printf("Pump: %s      \n", pumpOn ? "ON " : "OFF");

  //温度・湿度・気圧を表示する
  M5.Display.setCursor(8, 172);
  M5.Display.printf("Temp: %.0f 'C\n", temp);
  M5.Display.setCursor(8, 196);
  M5.Display.printf("Humi: %.0f %%\n", humi);
  M5.Display.setCursor(8, 220);
  M5.Display.printf("Pres: %.0f hPa\n", pres/100);

  delay(LOOP_DELAYTIME); //間隔が短すぎるとENVⅢでうまく値が取得できす、温度・湿度・気圧がnanになってしまうので注意
}
